AD-4532B

상품번호 20200513141610781
제조사
  • 감소
  • 증가
판매가격 0 원
견적문의 구매하기

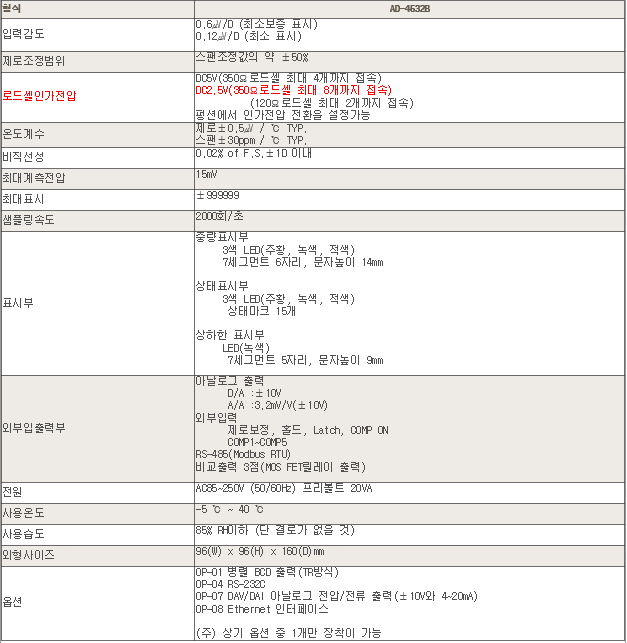

상품상세정보

- A/D 변환 및 표시분해능
- 디지털 SPAN기능
- 아나로그출력 표준장착(±10V)
- 2000회/sec의 초고속 샘플링
- 상하한설정에 의하여 HI,LO의 오픈콜렉터 출력이 가능


3가지 색의 LED 표시부
   모드 혹은 설정에 따라 3가지 색으로 표시(주황, 녹색, 적색)

■ 디지털 스팬기능(실부하 불필요)
   센서정격 출력값을 Key로 입력하여 캘리브레이션이 가능

■ 비교기능
   상하한 설정에 의해 HI, OL, LO 출력이 가능
   펑션모드에 따라 5단 비교가 가능

■ 2D(5단계) 콤퍼레이터 기능
   5개의 상하한 설정값을 시간축 혹은 외부입력에 의해(Trigger) 순차적으로 이동시키면서 비교하는 기능으로
   전체적으로 합격/불합격 판정을 가능하게 한다.


■ 아나로그 출력 표준 내장
    아나로그 앰프 출력(AAO), D/A전압출력(DAV)

■ Modbus 인터페이스
   Modbus 인터페이스를 이용하여 상하한값 설정가능

■ 다양한 Hold기능
   양극성 피크홀드, 버텀홀드, 샘플홀드, 피크홀드


■ Latch 기능
   표시, 콤퍼레이터, D/A전압출력 등의 데이터 출력을 유지가 가능

■ 다양한 옵션
   BCD출력, RS-232C, 아나로그 전류/전압출력, Ethernet 출력

■ 외형사이즈 : 96(W) x 96(H) x 160(D)mm

■ 판넬컷팅 사이즈 : 92 x 92mm




* 통신 설정시 유의 사항 ( RS-232C 통신 카드(option) 추가 사용 시)*

1. 인디케이터 FNC(펑션에서) Baud Rate , Data bits, Stop bits, Parity 등 값 변경 후 AD-4532B 전원을

한번 껐다 켜야지 설정 값이 저장됨. (껐다 켜지 않을 경우 기본 값에서 변화 하지 않음 (2400bps, 7bits, 1bits, Odd)



2. 커맨드모드 사용시 Parity 가 Odd나 Even 일 경우 작동하지 않음. 그러므로 None으로 설정 할 것. (또한 값 변경 후 전원 껐다 켜야함)





* 통신 속도 : stream mode 사용시, 약 15회/sec (Baud rate 값과, 필터 값에 관계 없음)
