CI-850

상품번호 20201222134029806
제조사
  • 감소
  • 증가
판매가격 0 원
견적문의 구매하기

상품상세정보

전원 : DC24V 1A (로드셀 1개당 500mA필요) - 극성 없음 *별도구매

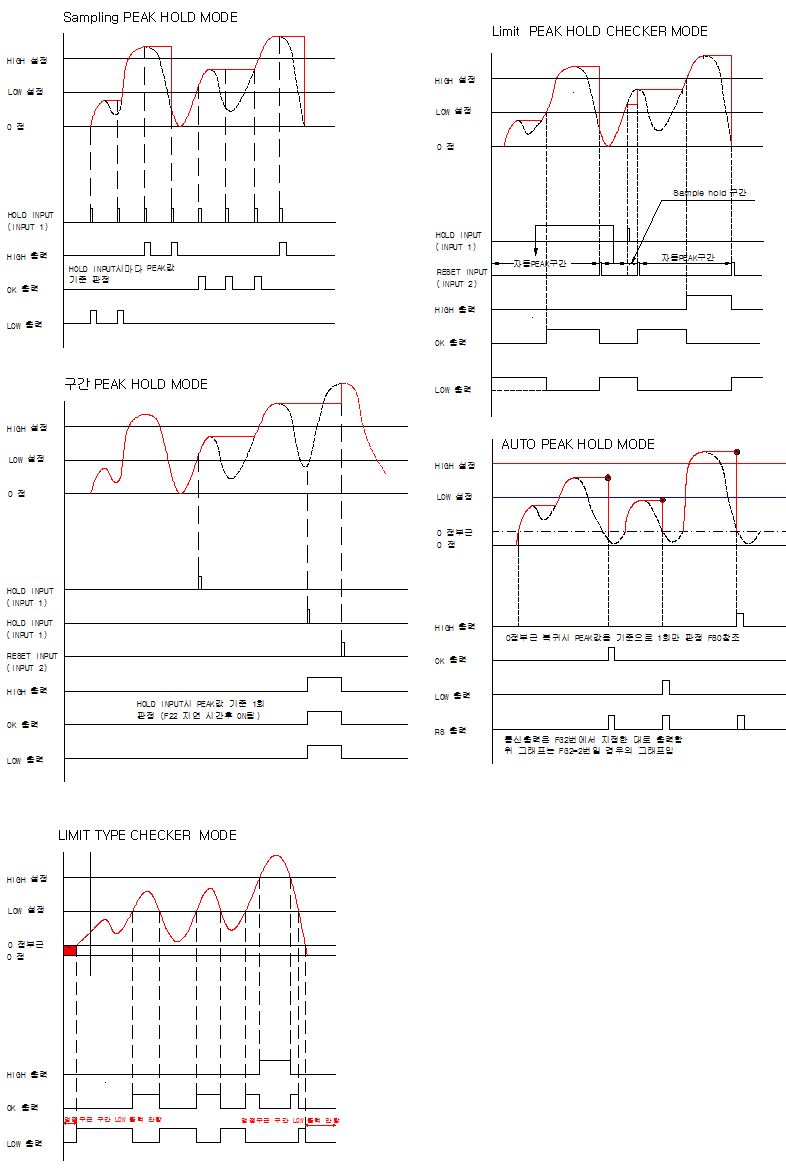

1. 외부 HOLD INPUT 시점기준 Sample Hold 판정
2. PEAK 값 AUTO HOLD 판정
3. real time 판정
4. 실시간 peak 값 통신(속도 max 140회/초)



- 4단 멀티 중량조정

-등가 입력 중량조정
-Watch-Dog (시스템 복원기능)
-A/D 변환속도 200회/초
-표시 정밀도 1/30,000
-RS-232C 기본 1포트 내장
-확장성 (RS-422, RS-485)
-옵션 (0~10V, 4~20mA) - OPTION 보드 교체 방식(외부 조정 볼륨 없음)
-Relay 용량 : DC12V 5A

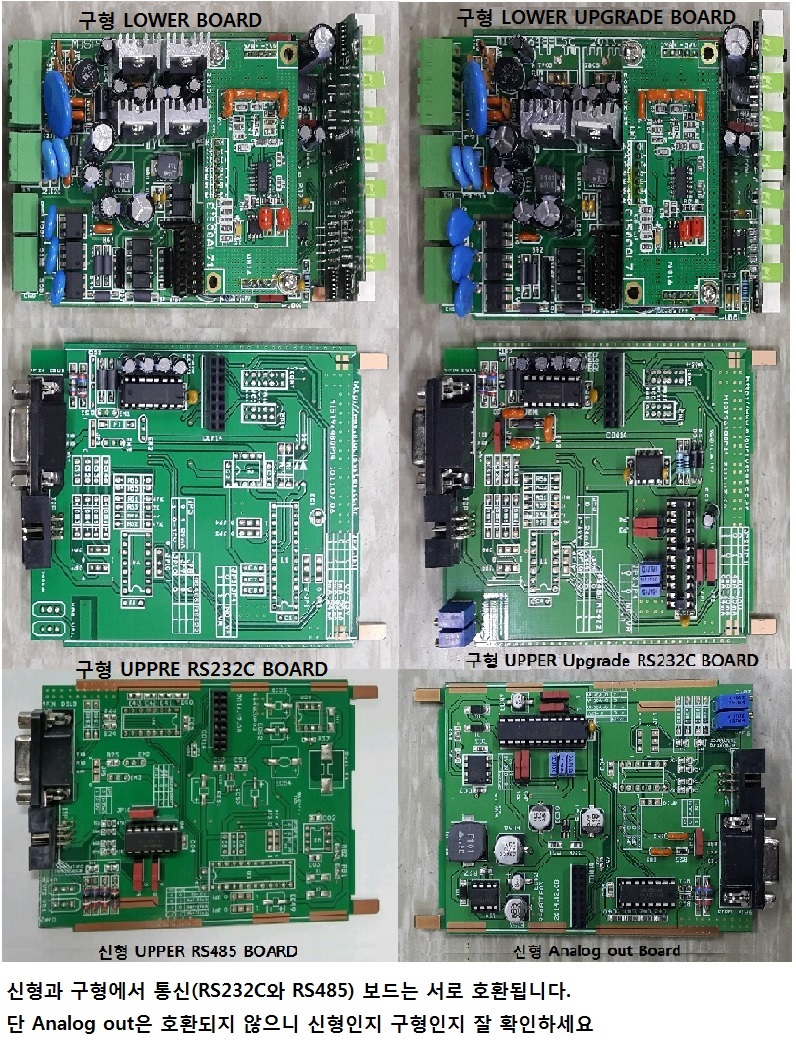

 단 신형 Analog out board는 구형 UPGRADE 버전까지는 호환 가능합니다.

RS485시 JP 8,9,10번을 모두 0으로 SETTING, RS422시는 JP 8,9,10번을 모두 1로 SETTING

 자중 : 450g





*** CI-850 Analog Out 셋팅법 ***

VR1 ≪왼쪽 감소 / ≫오른쪽 증가

VR2 ≪왼쪽 증가 / ≫오른쪽 감소



TEST 2에서

ZERO키 누르면 10001표시 됨 :  0V 출력함

F키   누르면     20002표시 됨 :  5V 출력함

SET키 누르면   40003표시 됨 : 10V 출력함



조정순서

1. VR2를 ≪왼쪽으로 최대한 돌린다.

2. F키를 눌러 VR1으로 5V를 맞춘다.

3. SET키를 눌러 VR2를 오른쪽으로≫천천히 돌려서 변화되는 지점이 나오면 10V를 맞춘다.

4. ZERO키, F키, SET키를 번갈아가며 멀티메타에 0V, 5V, 10V출력을 확인한다.



----------------------------------------------------

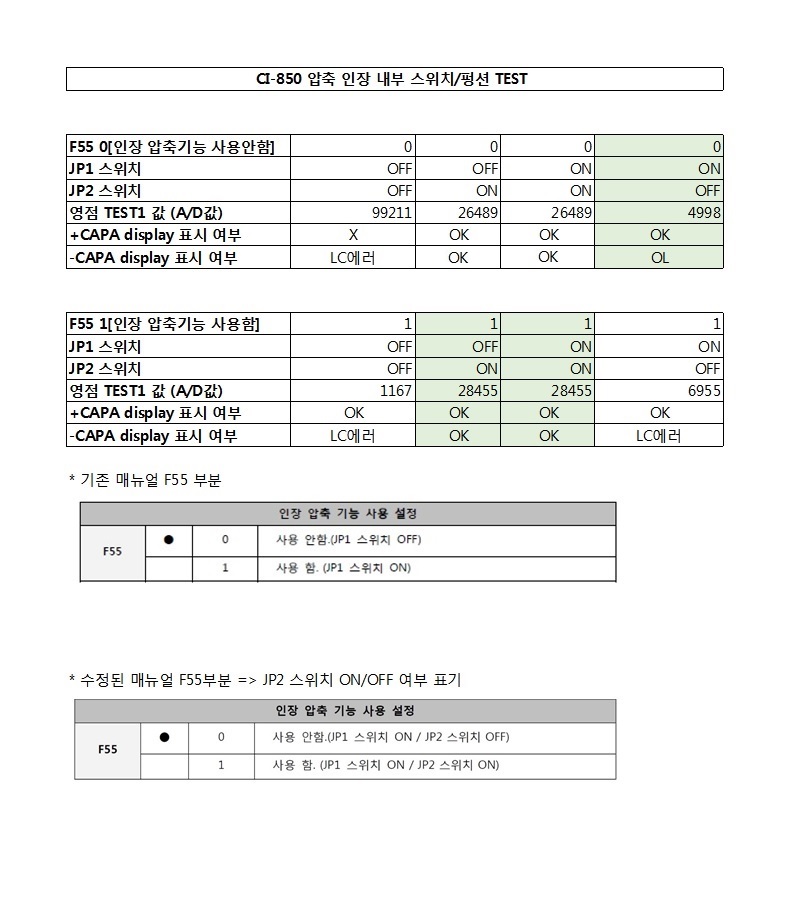

인장 압축 기능 사용 관련 A/D값 비교 및 메뉴얼 변경 사항

*통신 Command Mode에서 연속적인 값 요구될 때, 가능한 명령어 반복입력 최대 속도

232통신 : 약 20ms

485통신 (option) : 약 50ms



*통신 Stream Mode에서의 데이터 전송 속도  : 초당 약 50개

(수신부 일반 PC기준 속도이며, 수신부가 별도 고속 툴이 있다면 초당 갯수 올라감.)
